구글 검색 또는 아마존 웹 사이트 검색창에 단어를 입력하면 입력 중인 글자에 맞는 검색어가 자동으로 완성된다.
이런 기능은 검색어 자동완성(autocomplete)이라 부른다.
가장 많이 이용된 검색어 k개를 자동완성해서 출력하는 시스템을 설계해보자.
가정
먼저 요구사항을 분명히 해야 한다. 요구사항은 아래와 같다.
- 사용자가 입력하는 단어는 자동완성될 검색어의 첫 부분으로 한정한다.
- 자동완성 검색어는 5개가 표시된다.
- 검색 기준은 인기 순으로 한다.
- 맞춤법 검사 기능은 제공하지 않는다.
- 질의는 영어로 하지만 다국어 지원을 고려한다.
- 대문자나 특수문자는 처리하지 않는다.
- DAU 기준 천만 명의 사용자를 수용할 수 있어야 한다.
- 100ms 이내에 질의가 완료되어야 한다.
- 시스템의 일부에 장애가 발생하거나 예상치 못한 문제가 생겨도 시스템을 사용 가능해야 한다.
개략적 규모 측정
- DAU는 천만 명으로 가정했다.
- 한 사용자가 평균적으로 매일 10건의 검색을 수행하는 상황을 가정
- 질의할 때마다 평균적으로 20 Byte의 데이터를 입력한다.
- 질의문은 4개 단어로 가정, 각 단어는 평균적으로 다섯 글자로 가정
만약 검색창에 dinner라고 입력하면 다음의 6개 요청이 백엔드에 전송된다.
- search?q=d
- search?q=di
- search?q=din
- search?q=dinn
- search?q=dinne
- search?q=dinner
유저는 평균적으로 20Byte를 사용하고 소문자는 ASCII 이므로 1byte이다. 클라이언트는 백엔드에 평균적으로 20개의 요청을 보내게 된다.
- 초당 24000 건의 질의(QPS = 24000)
- 10,000,000(사용자 수) x 10(질의) x 20(자) x (1/3600(초)/24(시간))
추가로 질의 중 20%는 신규 검색어라고 가정한다.
- 매일 0.4GB의 신규 데이터가 추가된다.
- 10,000,000(사용자 수) x 10(질의) x 20(자) x 20%
개략적 설계
지금까지 내용을 보면 시스템을 두 분류로 나눌 수 있다.
- 데이터 수집 서비스
- 사용자가 입력한 질의를 실시간으로 수집
- 데이터가 많은 애플리케이션에서 실시간은 바람직하지 않지만, 개략적 설계이므로 PASS
- 질의 서비스
- 주어진 질의에 다섯 개의 인기 검색어를 정렬해서 노출
데이터 수집 서비스
데이터 수집 서비스의 동작을 살펴보자.
사용자가 'twitch', 'twitter', 'twit-ter', 'twillo'를 순서대로 검색했다고 가정하자. 빈도 테이블(frequency table)은 아래처럼 채워진다.
질의 서비스
다음 사용자가 'tw'로 검색했다면 질의서비스는 빈도 테이블에서 query가 'tw'로 시작하는 데이터를 frequency 내림차순으로 5개를 노출하면 된다.
SELECT * FROM frequency_table
WHERE query Like `prefix%`
ORDER BY frequency DESC
LIMIT 5;하지만 이 부분에서는 데이터 양이 아주 많아지면 DB에서 병목이 충분히 생길 수 있다.
상세 설계에서는 자료 구조를 개선해서 질의를 효율적으로 개선하고 수평적으로 확장할 수 있는 방안을 모색해야 한다.
상세 설계
트라이 자료구조
개략적 설계에서는 빈도 테이블을 관계형 데이터베이스에 저장했다. 하지만 효율적이지 않다.
- 자료 구조를 바꿀 수 있지 않을까
트라이(trie, prefix tree)를 사용하면 이를 해결할 수 있다. 아래는 'tree', 'try', 'toy', 'with', 'win'이 보관된 트라이이다. 각 노드에는 빈도도 함께 저장한다.
그러면 트라이가 왜 효율적일까? 트라이에서 정의되는 용어는 아래와 같다.
- p: prefix의 길이
- n: 전체 노드의 개수
- c: 특정 노드의 자식 노드의 개수
여기서 가장 많이 사용된 질의어 k개는 다음과 같이 찾을 수 있다.
- 해당 prefix를 표현하는 노드를 찾는다. O(p)
- 해당 노드부터 시작하는 하위 트리를 탐색하여 모든 유효 노드를 찾는다. O(c)
- 유효 노드들을 정렬하여 가장 인기 있는 검색어 k개를 차즌ㄴ다. O(clog(c))
즉, 시간 복잡도는 O(p) + O(c) + O(clog(c))가 된다. 아직까지는 그렇게 효율적이지 않다.
여기서 최악의 경우에는 전체 트라이를 다 검색하는 일도 생길 수 있다. 이 부분은 아래와 같이 해결할 수 있다.
- 접두어의 최대 길이 제한
- 각 노드에 인기 검색어를 캐시
접두어 최대 길이 제한
검색어에 긴 검색어를 입력하는 일은 거의 없다. 그래서 p값을 50과 같이 작은 정수라고 가정해도 안전하다.
검색어의 최대 길이를 제한할 수 있다면 prefix를 표현하는 노드를 찾는 단계의 시간 복잡도는 O(p)에서 O(1)이 된다.
인기 검색어 캐시
각 노드에 k개의 인기 검색어를 저장해두면 전체 트라이를 검색하는 일을 방지할 수 있다.
예를 들면 b 노드에 가장 많이 검색되는 질의어인 best, bet, bee, be, beer 총 5개를 저장하는 것이다.
결과적으로 접두어를 찾은 후 인기 검색어를 찾는 알고리즘의 복잡도가 O(1)이 된다.
데이터 수집 서비스
위 구조는 트라이가 저장되어 있을 때에 한해서만 가능하다. 데이터를 수집해서 트라이에 저장하는 과정이 필요하다.
이때 고려해야 할 점은 아래와 같다.
- 질의 1번당 트라이를 1번 갱신한다면 엄청난 부하가 발생할 것이다.
- 트라이가 정착된 이후에는 인기 검색어는 자주 바뀌지 않을 수 있다. 자주 갱신할 필요가 없다.
실시간으로 트라이를 반영하지 않아도 무방하다고 한다면 아래와 같이 작업 서버에서 매주 갱신하는 구조를 사용할 수 있다.
데이터 분석 서비스의 로그는 수정이 불가능하며 아래 format을 가진다. 이는 Index를 가지지 않아도 된다.
로그 취합 서버는 데이터 분석 서비스의 로그를 통계하여 아래 format의 취합된 데이터를 만든다.
취합된 데이터는 해당 주에 해당 질의가 발생한 횟수를 가진다.
트라이 데이터
작업 서버는 주기적으로 비동기 작업(Job)을 실행해서 트라이 자료구조를 만들어서 DB에 반영한다.
트라이는 NoSQL 중 Document DB나 Key-Value DB를 사용할 수 있다.
Key-Value DB를 선택하면 아래의 형태로 데이터를 저장할 수 있을 것이다.
필터
폭령적이거나 성적인 단어 등은 자동완성 결과에서 제외해야 한다. 그래서 필터 계층을 두고 부적절한 질의어를 반환하지 않도록 할 수 있다.
필터 계층을 두면 필터 규칙에 따라 검색 결과를 핸들링 할 수 있다는 장점이 있다.
수평적 규모 확장
단어의 수가 많아져서 1개 서버에서 관리할 수 없어질 수 있다.
알파벳의 사전 순 정렬대로 각 서버에 보관할 수도 있지만, 특정 샤드에 데이터가 몰릴 가능성이 존재한다.

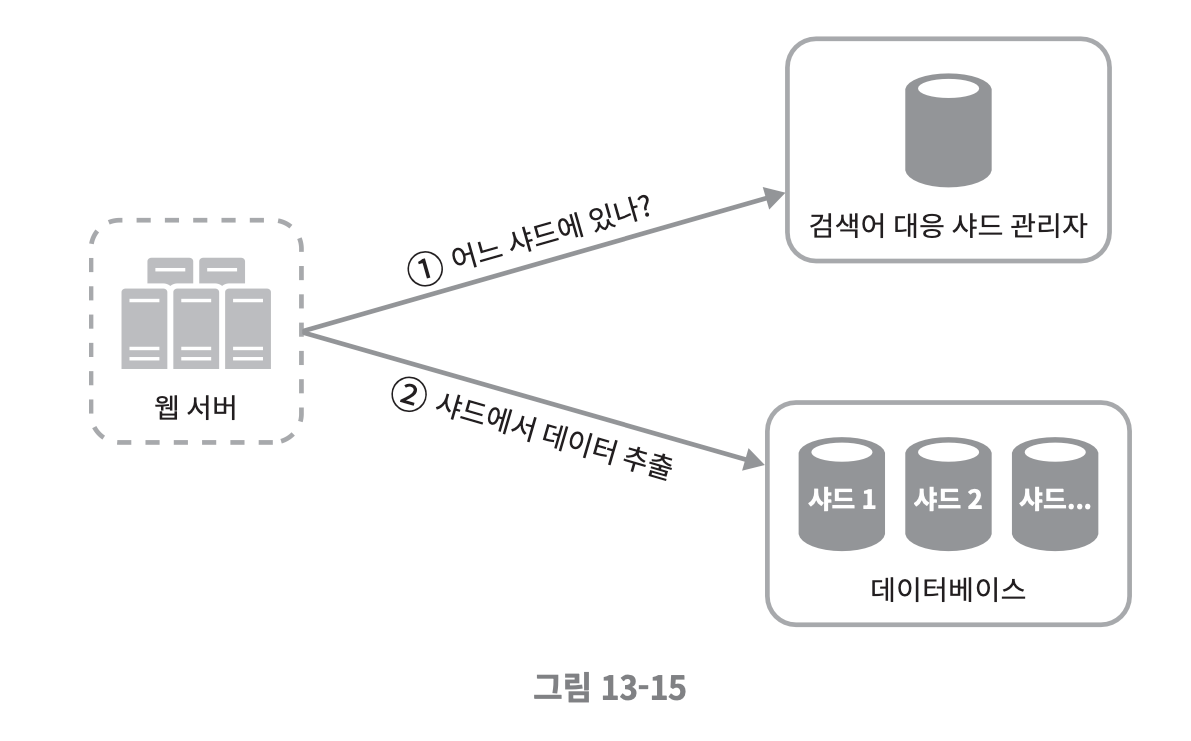

그래서 검색어 대응 샤드 관리자를 추가한다.
검색어 대응 샤드 관리자는 과거 질의 데이터의 패턴을 분석하여 샤딩한다.
예를 들어 s로 시작하는 데이터와 자주 사용되지 않는 u-z의 데이터의 개수가 비슷하다면 s로 시작하는 단어에 샤드 1개와 u-z로 시작하는 단어가 저장될 샤드 1개를 분배할 수 있다.
마무리
상세 설계를 마치면 아래의 요소들을 고려할 수 있다.
- 다국어 지원
- 트라이에 유니코드를 저장한다.
- 유니코드는 세상에 존재한느 모든 문자 체계를 지원
- 국가별로 인기 순위가 다르다면?
- 국가별로 다른 트라이를 사용
- 실시간으로 변하는 검색어의 추이를 반영하려면?
- 예를 들어 뉴스를 통해 특정 검색어의 인기가 갑자기 높아진다면
- 샤딩을 통해 작업 대상 데이터의 양을 줄인다.
- 순위 모델을 바꾸어 최근 검색어에 보다 높은 가중치를 준다.
- Ha-doop, Spark, Kafka와 같은 스트림 프로세싱을 사용
